آیا نصب کوپلینگ VIC آسان است؟

در مهندسی لوله کشی مدرن، کوپلینگ VIC (کانکتور شیاردار Vicley) به دلیل راندمان نصب عالی و عملکرد آب بندی قابل اعتماد، به انتخاب ارجح برای حفاظت در برابر آتش، HVAC و شبکه های لوله کشی صنعتی تبدیل شده است. در مقایسه با جوشکاری سنتی یا اتصالات فلنجی، فرآیند نصب کوپلینگ VIC در واقع بسیار ساده و سریع است. به دلیل طراحی شیاردار مکانیکی، نصابان نیازی به انجام کارهای داغ ندارند. اتصال را می توان تنها با استفاده از ابزارهای سخت افزاری اولیه تکمیل کرد. با توجه به داده های مهندسی، استفاده از اتصالات شیاردار می تواند زمان کار را تقریباً 50 تا 70 درصد در مقایسه با روش های جوشکاری سنتی کاهش دهد و در پروژه هایی با ضرب الاجل محدود بسیار رقابتی شود.

چگونه طراحی سازه از کوپلینگ VIC فرآیند نصب را ساده می کند؟

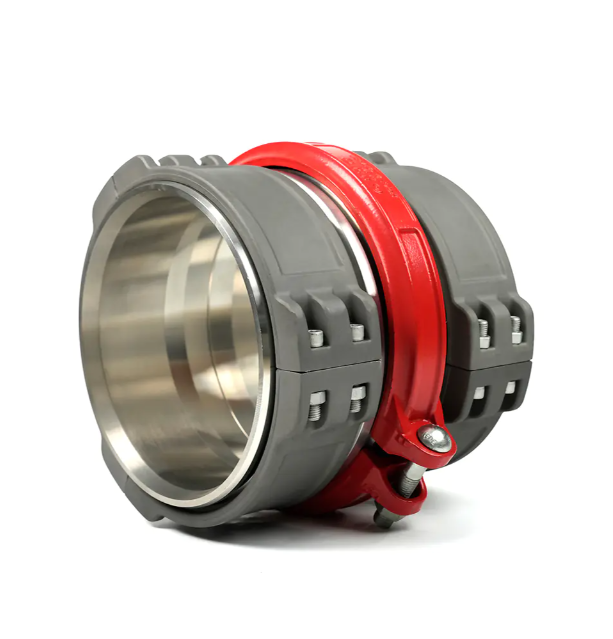

کوپلینگ VIC برای ساده کردن عملیات در محل طراحی شده است. اجزای اصلی آن شامل یک جفت محفظه فلزی، یک حلقه آب بندی لاستیکی نوع C و دو مجموعه از مجموعه پیچ و مهره با استحکام بالا است.

بدون نیاز به پیش تصفیه پیچیده: قبل از نصب کوپلینگ VIC، فقط باید یک شیار عمق استاندارد در انتهای لوله ماشین کاری شود. این روش اتصال فیزیکی، مراحل دست و پا گیر، پیش گرمایش و بازرسی پس از جوشکاری مورد نیاز در جوشکاری را حذف می کند.

عملکرد خود تراز کردن: محفظه فلزی کانکتور به طور خودکار در حین سفت شدن به شیار انتهای لوله می‌چسبد و از تراز خودکار لوله از طریق فشار محیطی محفظه اطمینان حاصل می‌کند. این بدان معنی است که حتی در فضاهای کم نور یا محدود، تکنسین های معمولی می توانند نصب را با دقت کامل کنند.

مقایسه سرعت نصب بین روش های اتصال مکانیکی و جوشکاری

برای نشان دادن بصری سهولت نصب کوپلینگ VIC می توان به میانگین استاندارد زمانی در صنعت نصب لوله اشاره کرد.

نمونه ای از زمان نصب: برای اتصال لوله فولادی با قطر DN100 (4 اینچ)، یک جوشکار با تجربه معمولاً به 30 تا 45 دقیقه برای تکمیل جوش (شامل زمان آماده سازی و خنک سازی) نیاز دارد. نصب a کوپلینگ VIC سیستم، از نصب حلقه آب بندی تا سفت کردن پیچ ها، تنها 3 تا 5 دقیقه طول می کشد.

وابستگی به ابزار: جوشکاری به ماشین های جوشکاری بزرگ، سیلندرهای گاز و مواد محافظ ضد حریق تخصصی نیاز دارد. نصب کوپلینگ VIC فقط به آچار گشتاور دستی یا الکتریکی نیاز دارد. این قابلیت حمل به ویژه در چاه های ساختمانی یا سکوهای کاری در ارتفاع بالا که دسترسی به تجهیزات بزرگ غیرممکن است مفید است.

مراحل کلیدی و جزئیات فنی در طول نصب

در حالی که نصب کوپلینگ VIC آسان است، پیروی از روش‌های عملیاتی استاندارد برای اطمینان از عدم نشتی سیستم در طولانی مدت بسیار مهم است.

روغن کاری آب بندی: این مرحله ای است که به راحتی نادیده گرفته می شود اما سازنده ترین مرحله است. قبل از قرار دادن حلقه لاستیکی، باید یک روان کننده مخصوص به لبه آب بندی اعمال شود. این نه تنها از ایجاد چین و چروک در حلقه آب بندی در حین نصب جلوگیری می کند، بلکه اصطکاک را کاهش می دهد و از قرار گرفتن مناسب محفظه اطمینان حاصل می کند.

استانداردهای سفت کردن پیچ و مهره: هنگام نصب کوپلینگ VIC، پیچ ها را در هر دو طرف به طور متناوب سفت کنید تا محفظه فلزی تماس فلز با فلز پیدا کند.

بازرسی بصری: پس از نصب، بازرسان کیفیت می‌توانند کیفیت نصب را به سادگی با بازرسی چشمی که آیا شکاف‌های محفظه کانکتور بسته شده‌اند، بدون نیاز به آزمایش اولتراسونیک یا رادیوگرافی که برای جوشکاری لازم است، تعیین کنند.

انعطاف پذیری کوپلینگ VIC در محیط های پیچیده ساختمانی

علاوه بر سرعت نصب سریع، VIC Coupling سازگاری استثنایی را با شرایط پیچیده در محل نشان می دهد.

تحمل انحراف زاویه: کوپلینگ انعطاف پذیر VIC اجازه می دهد تا زاویه انحراف خاصی (معمولاً 1 تا 3 درجه) در اتصال لوله ایجاد شود. این به طور قابل توجهی دشواری تنظیمات ثانویه را در هنگام برخورد با نشست فونداسیون یا چیدمان لوله های غیر خطی کاهش می دهد.

ساخت و ساز در تمام شرایط آب و هوایی: عملیات جوشکاری به شدت تحت تأثیر شرایط آب و هوایی قرار می گیرد و ساخت و ساز را در باران، برف یا بادهای شدید غیرممکن می کند. کوپلینگ VIC، به عنوان یک اتصال سرد، با رطوبت و دمای محیط محدود نمی شود و پیشرفت نصب را حتی در محیط های بسیار سرد مانند -30 درجه سانتی گراد حفظ می کند.
