کلاه خالی قفل استورز چیست؟

الف کلاه خالی قفل استورز یک اتصال فشار صنعتی تخصصی است که برای آب بندی انتهای تخلیه یا مکش لوله ها، شیرها و شیلنگ های سازگار با استورز طراحی شده است. برخلاف کلاهک های استاندارد Storz، نوع "قفل کننده" دارای یک قفل مکانیکی یا مکانیزم قفل ایمنی - اغلب یک پین با فنر یا یک لغزنده قفل پیچشی - است که از جدا شدن تصادفی کوپلینگ به دلیل ارتعاشات فرکانس بالا، گشتاور شیلنگ یا افزایش فشار ناگهانی جلوگیری می کند. این به عنوان یک مانع ایمنی اولیه در سیستم‌های تحویل سیال عمل می‌کند و تضمین می‌کند که درگاه‌های استفاده نشده تحت شرایط عملیاتی سخت‌گیرانه هوادار و ضد آب می‌مانند.

طراحی اساسی یک کوپلینگ استورز "بدون جنسیت" است، به این معنی که هر دو انتهای اتصال یکسان هستند. این امر نیاز به تطبیق رشته های نر و ماده را از بین می برد و به طور قابل توجهی سرعت استقرار در سناریوهای اضطراری را افزایش می دهد. یک کلاه خالی به طور موثر به عنوان نقطه "ترمینال" این سیستم عمل می کند. هنگامی که مکانیسم قفل درگیر است، کلاهک را نمی توان بدون مداخله دستی چرخاند یا جدا کرد، و این امر باعث می شود که درپوش را بچرخانید یا خارج کنید لایه اساسی امنیت در زیرساخت های عمومی و محیط های صنعتی پرفشار.

طراحی هسته و اجزای مکانیکی

برای درک اثربخشی a کلاه خالی قفل کننده استورز ، باید آناتومی ساختاری آن را بررسی کرد. کلاهک معمولاً از مواد با استحکام بالا ساخته شده یا ساخته می شود و از چندین جزء حیاتی تشکیل شده است که به طور هماهنگ برای حفظ مهر و موم کار می کنند.

سیستم لوگ

"قلاب ها" قلاب های به هم پیوسته ای هستند که اتصال استورز را مشخص می کنند. روی یک کلاه خالی، این تیغه ها با ماشین کاری دقیقی ساخته شده اند تا به داخل شیارهای کوپلینگ گیرنده لغزند. فاصله بین لنگه ها - معروف به فاصله KA یا Lug Distance - معیار اندازه گیری اولیه است. به عنوان مثال، یک کلاهک 65 میلی متری Storz باید فاصله KA منطبق (معمولاً 81 میلی متر) را داشته باشد تا در شیر مربوطه قرار گیرد.

مکانیسم قفل

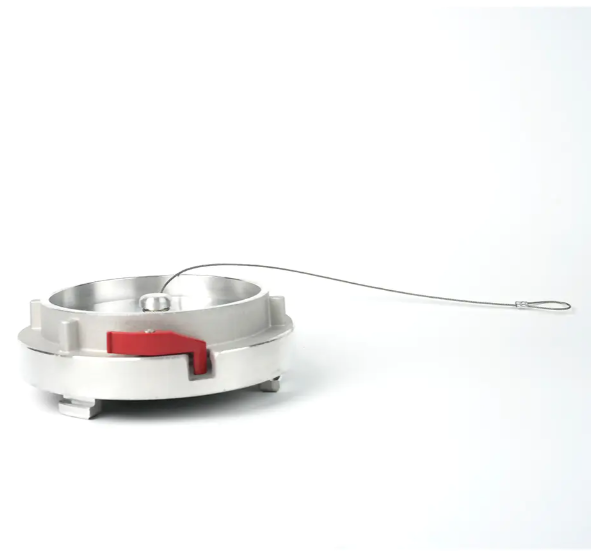

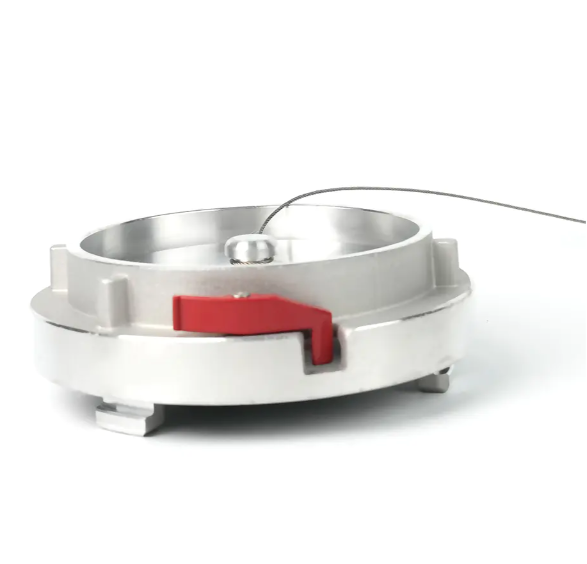

ویژگی "قفل کردن" چیزی است که این کلاه را از نسخه های استاندارد متمایز می کند. معمولاً شامل یک چفت فلزی با فنر در لبه بیرونی قرار دارد. هنگامی که درپوش در موقعیت قفل پیچ خورده است (معمولاً یک چرخش 90 درجه)، چفت به یک شکاف روی کوپلینگ گیرنده کلیک می کند. این از چرخش متقابل جلوگیری می کند. در محیط‌های با لرزش بالا، مانند دستگاه آتش‌نشانی متحرک یا نزدیک پمپ‌های صنعتی سنگین، این قفل از شل شدن کلاهک به مرور زمان جلوگیری می‌کند.

واشر آب بندی

در داخل صفحه درپوش یک واشر سنگین قرار دارد. بسته به کاربرد مورد نظر، این واشرها از الاستومرهای مختلفی ساخته می شوند:

• نیتریل (NBR): استانداردی برای کاربردهای آب و روغن، ارائه مقاومت عالی در برابر سایش.
• ویتون (FKM): برای محیط های با دمای بالا یا مواد شیمیایی سنگین استفاده می شود.
• EPDM: به دلیل مقاومت در برابر اشعه ماوراء بنفش و تخریب ازن برای استفاده در فضای باز ترجیح داده می شود.

مشخصات فنی و استانداردهای اندازه

کلاه خالی قفل کننده استورزs طبق استانداردهای سختگیرانه بین المللی برای اطمینان از قابلیت تعویض تولید می شوند. رایج ترین استانداردهایی که دنبال می شوند عبارتند از DIN (موسسه استاندارد سازی آلمان) و کدهای مختلف ایمنی آتش سوزی اروپا. دقت در سایز بندی حیاتی است. عدم تطابق حتی چند میلی متری در فاصله KA، کلاهک را بی استفاده می کند.

کاربردهای حیاتی در زیرساخت های مدرن

استفاده از کلاهک های خالی قفل کننده در چندین بخش الزامی است که در آن خرابی مهار مایع می تواند منجر به آسیب فاجعه بار به اموال یا خطرات زیست محیطی شود.

سیستم های آتش نشانی و استندپایپ

ادارات آتش نشانی از این درپوش ها برای محافظت از اتصالات آتش نشانی (FDC) در بیرون ساختمان ها استفاده می کنند. بدون کلاه قفل، زباله ها، حشرات لانه ساز، یا خرابکاران می توانند مسیر آب را مسدود کنند. وقتی آتش‌سوزی رخ می‌دهد، آتش‌نشانان باید بتوانند به پاک بودن ورودی اطمینان داشته باشند. را مکانیسم قفل باعث می شود که کلاه در جای خود بماند علیرغم محیط های شهری پرترافیک که ممکن است کلاهک های استاندارد دستکاری شوند.

حمل و نقل پودر فله و گرانول

در انتقال پنوماتیک پودرها (مانند سیمان، آرد یا گلوله های پلاستیکی)، اتصالات استورز در همه جا وجود دارد. در حین حمل و نقل، لرزش وسیله نقلیه می تواند باعث شل شدن اتصالات غیر قفل شونده شود. درپوش خالی قفل کننده از تخلیه تصادفی مواد فله خشک جلوگیری می کند، که می تواند برای اپراتورها هم ضرر مالی و هم یک خطر تنفسی باشد.

مدیریت فاضلاب و مکش

کامیون های وکیوم و تصفیه خانه های فاضلاب از کلاهک های خالی Storz برای آب بندی ورودی های مکش استفاده می کنند. از آنجا که این سیستم ها اغلب تحت فشار منفی کار می کنند یکپارچگی مهر و موم واشر برای جلوگیری از کاویتاسیون پمپ بسیار مهم است. پین قفل تضمین می کند که کلاه کاملاً در مرکز قرار می گیرد و در برابر مهر و موم فشرده می شود و خلاء را حفظ می کند.

علم مواد و عوامل دوام

انتخاب مواد برای a کلاه خالی قفل کننده استورز توسط محیطی که در آن ساکن خواهد شد تعیین می شود. استفاده از آلیاژ نامناسب می تواند منجر به خوردگی گالوانیکی یا شکست مکانیکی تحت فشار شود.

1. آلومینیوم فورج: این رایج ترین ماده است. آهنگری ساختار دانه ای برتر را در مقایسه با ریخته گری فراهم می کند و به کلاهک اجازه می دهد تا مقاومت کند فشار کاری تا 16 بار (232 PSI) بدون ترک خوردن بیشتر آنها برای جلوگیری از اکسیداسیون آنودایز سخت می شوند.
2. فولاد ضد زنگ (درجه 316): برای محیط های دریایی یا کارخانه های فرآوری شیمیایی ضروری است. کلاهک‌های استورز از جنس استنلس استیل در برابر خوردگی آب نمک مقاوم هستند و اغلب در پیکربندی‌های «سرویس اسید» که در آن مواد تمیزکننده تهاجمی وجود دارد، استفاده می‌شود.
3. برنج / فلز تفنگ: در معادن زیرزمینی یا اتمسفرهای انفجاری (مناطق ATEX) ترجیح داده می شود زیرا آنها فلزات "بدون جرقه" هستند. اگر یک کلاه برنجی بیفتد یا ضربه بخورد، بعید است جرقه ای ایجاد شود که گازهای قابل اشتعال را مشتعل کند.

پروتکل های نصب و نگهداری

برای اطمینان از اینکه کلاه خالی قفل کننده Storz عملکرد خود را به درستی انجام می دهد، نصب صحیح و تعمیر و نگهداری مکرر مورد نیاز است. یک کلاهک که به درستی قرار نگرفته باشد، خطر پرتابه تحت فشار بالا است.

مراحل نصب

1. واشر را از نظر ترک، شن یا لکه های صاف بررسی کنید. 2. تیغه های درپوش خالی را با شکاف های روی کوپلینگ ثابت تراز کنید. 3. محکم فشار دهید و کلاهک را در جهت عقربه های ساعت بچرخانید. 4. چرخش را تا زمانی ادامه دهید پین قفل "کلیک" یا نوار لغزنده قفل درگیر می شود. 5. یک آزمایش "کشش به عقب" انجام دهید تا مطمئن شوید که کلاهک نمی تواند در جهت مخالف بچرخد بدون اینکه گیره آزاد کننده را فشار دهید.

چک لیست تعمیر و نگهداری

• بازرسی ماهانه: وجود زنجیره امنیتی (که از گم شدن کلاهک در هنگام قطع شدن جلوگیری می کند) را بررسی کنید.
• روغن کاری: از اسپری سیلیکونی مناسب برای مواد غذایی روی پین قفل و سطوح بند استفاده کنید تا به دلیل تجمع مواد معدنی از آب سخت از "گرفتن" جلوگیری کنید.
• تعویض واشر: واشرها باید هر بار تعویض شوند 2 تا 5 سال ، یا بلافاصله اگر علائم سخت شدن را نشان دهند (مجموعه فشرده سازی).

نقش زنجیره امنیتی

اکثر کلاهک های خالی قفل استورز مجهز به یک زنجیر گالوانیزه یا فولاد ضد زنگ سنگین هستند. این فقط یک ویژگی راحتی نیست. این یک ضرورت ایمنی و عملیاتی است. در اطفاء حریق شهری، عدم وجود زنجیر اغلب منجر به جابجایی یا دزدیده شدن کلاهک‌ها می‌شود و هیدرانت یا لوله ایستاده را در برابر انسداد آسیب‌پذیر می‌کند. زنجیره به طور معمول است طول 300 تا 500 میلی متر و از طریق یک حلقه سنگین به بدنه اصلی شیر یا لوله متصل می شود. این تضمین می کند که درپوش قفل همیشه برای آب بندی مجدد بلافاصله پس از استفاده در دسترس باشد.

خلاصه مزایا

به طور خلاصه، کلاه خالی قفل کننده استورز یک جزء حیاتی برای هر سیستمی است که از استاندارد اتصال سریع Storz استفاده می کند. مزایای اولیه آن عبارتند از:

• مقاومت در برابر لرزش: قفل مکانیکی از جدا شدن تصادفی در محیط های پر استرس جلوگیری می کند.
• پیشگیری از نشت: واشرهای با فشرده سازی بالا نشت صفر را در فشارهای تا 16 بار تضمین می کنند.
• بازده عملیاتی: طراحی بدون جنس امکان اتصال/قطع سریع بدون نگرانی در مورد جهت نخ را فراهم می کند.
• ماندگاری: الفvailable in various alloys to combat corrosion, wear, and mechanical impact.

چه محافظت از زیرساخت های حفاظت از آتش یک شهر یا آب بندی یک تانکر خلاء، درپوش خالی قفل کننده استاندارد طلایی برای خاتمه مطمئن و مطمئن سیال باقی می ماند.
