هر آنچه که باید در مورد کوپلینگ قفل استورز بدانید

الف کوپلینگ قفل استورز یک کانکتور قفل بادامک استاندارد، متقارن و یک چهارم چرخشی است که به طور گسترده در آتش نشانی، انتقال مایعات صنعتی و خدمات اضطراری برای ایجاد اتصالات شلنگ سریع، بدون ابزار و مقاوم در برابر نشتی استفاده می شود. هر دو انتهای کوپلینگ یکسان هستند و نیاز به تمایز بین اتصالات نر و ماده را از بین می‌برند - به سادگی آن را تراز کنید، فشار دهید و 90 درجه بچرخانید تا قفل شود. این طراحی به طور چشمگیری زمان اتصال را در شرایط فشار بالا کاهش می دهد و یکی از قابل اعتمادترین سیستم های کوپلینگ در جهان است.

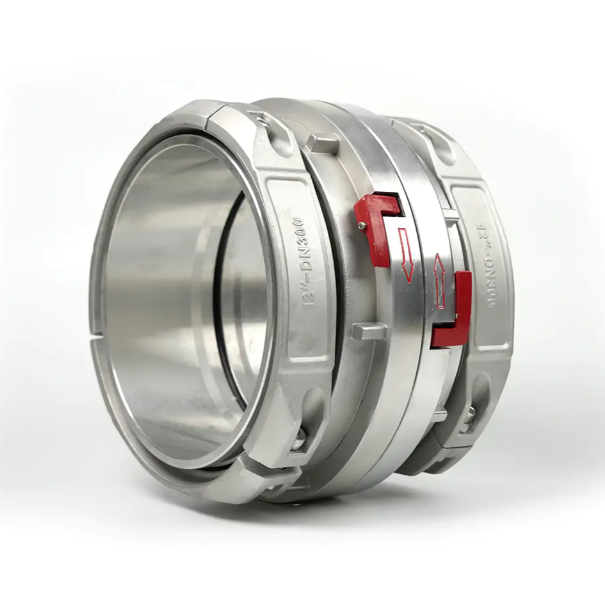

a چیست کوپلینگ قفل استورز و چگونه کار می کند

کوپلینگ استورز که توسط کارل آگوست گویدو استورز در سال 1882 اختراع شد، برای حل یک مشکل مهم در آتش نشانی طراحی شد: اتصالات شلنگ نامتناسب. از آنجایی که کوپلینگ‌های رزوه‌ای سنتی نیاز به تطبیق انتهای نر و ماده داشتند، اتصال شیلنگ‌ها از بخش‌ها یا منابع مختلف اغلب در مواقع اضطراری غیرممکن بود.

سیستم استورز از a استفاده می کند مکانیسم قفل متقارن لول و بادامک . هر انتهای کوپلینگ دارای دو شاخه و یک شکاف بادامک مربوطه است. وقتی دو انتها به هم نزدیک می شوند، گیره ها به شکاف های بادامک مقابل می لغزند. یک چرخش 90 درجه سپس آنها را در جای خود قفل می کند و یک واشر لاستیکی را فشرده می کند تا یک مهر و موم ضد آب ایجاد شود.

ویژگی های عملیاتی کلیدی عبارتند از:

• اتصال در کمتر از 3 ثانیه بدون نیاز به ابزار انجام می شود
• می توان آن را حتی تحت فشار باقیمانده وصل یا جدا کرد
• طراحی متقارن: هر دو انتها قابل تعویض هستند
• چرخش یکپارچه به شیلنگ‌ها اجازه می‌دهد تا آزادانه بدون باز کردن اتصال بچرخند

اندازه استاندارد و رتبه بندی فشار

کوپلینگ‌های استورز در طیف وسیعی از اندازه‌های استاندارد ساخته می‌شوند تا با حجم‌های جریان و فشارهای مختلف مطابقت داشته باشند. تعیین اندازه به قطر داخلی اسمی شیلنگ یا لوله در حال اتصال اشاره دارد.

را اندازه 52 میلی متر بیشترین استفاده را دارد در آتش نشانی سازه در سطح جهان کوپلینگ ها باید حداقل 1.5× فشار کاری خود را برای صدور گواهینامه تحت EN 1775 و استانداردهای مشابه آزمایش کنند.

مواد مورد استفاده در ساخت کوپلینگ استورز

را choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

الفluminum Alloy

را most common material for firefighting applications. Aluminum Storz couplings are سبک وزن (معمولا 30 تا 50 درصد سبک تر از معادل های برنجی) در اکثر محیط ها در برابر خوردگی مقاوم است و در شرایط خستگی به راحتی قابل جابجایی است. آنها برای استفاده با آب دریا یا مایعات بسیار اسیدی مناسب نیستند.

برنج

برنج Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

فولاد ضد زنگ

مورد استفاده در سخت ترین محیط های صنعتی، شیمیایی و دارویی. کوپلینگ های فولادی ضد زنگ در برابر مواد شیمیایی تهاجمی، دماهای بالا و استرس مکانیکی شدید مقاومت می کنند. آنها سنگین ترین گزینه هستند اما طولانی ترین عمر را در شرایط سخت ارائه می دهند.

انواع واشر و نقش آنها در عملکرد آب بندی

را gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (مونومر اتیلن پروپیلن دی ان): استاندارد برای کاربردهای آب و آتش نشانی. مقاوم در برابر اشعه ماوراء بنفش، ازن و بخار تا 120 درجه سانتی گراد.
• NBR (لاستیک نیتریل بوتادین): مناسب برای سیالات، روغن ها و سوخت های مبتنی بر نفت. در برابر هیدروکربن ها مقاوم است اما با قرار گرفتن در معرض ازن تجزیه می شود.
• FKM (Viton): با مواد شیمیایی تهاجمی، دمای بالا تا 200 درجه سانتیگراد و اسیدهای غلیظ مقابله می کند. مورد استفاده در زمینه های شیمیایی و صنعتی.
• سیلیکون: برنامه های کاربردی درجه غذا و خطوط بخار با دمای بالا. مطابق با مقررات FDA در صورت لزوم.

واشرها باید قبل از هر بار استفاده بازرسی شوند و در صورت ترک خوردگی، تغییر شکل یا سفت شدن تعویض شوند. الف failed gasket is the leading cause of Storz coupling leakage in field conditions.

کاربردهای کلیدی در سراسر صنایع

کوپلینگ های قفل استورز فراتر از خدمات آتش نشانی استفاده می شود. اتصال سریع و طراحی استاندارد آنها آنها را در هر جایی که نیاز به انتقال سریع سیال باشد ایده آل می کند.

خدمات آتش نشانی و اورژانس

این کاربرد اصلی باقی می ماند. ادارات آتش نشانی در بیش از 40 کشور از استورز به عنوان کوپلینگ شلنگ استاندارد استفاده می کنند. اتصالات هیدرانت، خروجی های لوازم خانگی و اتصالات شیلنگ به شیلنگ همگی به کوپلینگ های استورز متکی هستند. طراحی متقارن به هر آتش نشانی اجازه می دهد تا هر شیلنگی را بدون نگرانی در مورد سازگاری به هر هیدرانت متصل کند.

انتقال سیالات صنعتی

کارخانه های شیمیایی، پالایشگاه ها و تاسیسات فرآوری از کوپلینگ های استورز برای انتقال آب، حلال ها و مواد شیمیایی غیر تهاجمی بین مخازن ذخیره سازی و وسایل نقلیه استفاده می کنند. عملکرد بدون ابزار زمان جابجایی را در حین عملیات بارگیری و تخلیه کاهش می دهد.

الفgriculture and Irrigation

سیستم های آبیاری در مقیاس بزرگ از کوپلینگ های Storz برای اتصال سریع شبکه های آب و خروجی های پمپ استفاده می کنند. اندازه‌های 75 میلی‌متر و 100 میلی‌متر در کاربردهای صحرایی که نرخ جریان بالا با حداقل افت فشار مورد نیاز است، رایج هستند.

معدن و تونل سازی

محیط های زیرزمینی نیازمند اتصالات سریع و قابل اعتماد برای سیستم های اطفاء حریق و آبگیری هستند. کوپلینگ های استورز به دلیل دوام و توانایی آنها برای عملکرد در شرایط گرد و غبار، مرطوب و محدود ترجیح داده می شوند.

ساخت و ساز و مهندسی عمران

خطوط موقت آبرسانی در سایت های ساخت و ساز، عملیات اختلاط بتن و برنامه های آبگیری همگی از قابلیت حمل و تعویض کوپلینگ های استورز بهره می برند.

Storz در مقابل دیگر سیستم‌های اتصال سریع

درک نحوه مقایسه Storz با سیستم های کوپلینگ جایگزین به انتخاب راه حل مناسب برای یک برنامه خاص کمک می کند.

استانداردها و گواهینامه های مربوطه

کوپلینگ های Storz که در کاربردهای حرفه ای استفاده می شوند باید با استانداردهای قابل اجرا برای اطمینان از قابلیت همکاری و ایمنی مطابقت داشته باشند. رایج ترین استانداردهای ارجاع شده عبارتند از:

• DIN 14307: استاندارد آلمانی که ابعاد و الزامات عملکرد را برای کوپلینگ های Storz مورد استفاده در آتش نشانی تعریف می کند. به طور گسترده در سراسر اروپا پذیرفته شده است.
• EN 1775: استاندارد اروپا برای سیستم های شلنگ آتش نشانی از جمله الزامات کوپلینگ.
• NFPA 1963: استاندارد ایالات متحده برای اتصالات شیلنگ آتش نشانی در حالی که ایالات متحده معمولاً از NST (رشته استاندارد ملی) استفاده می کند، بسیاری از دپارتمان های ایالات متحده اکنون آداپتورهای Storz را برای خطوط عرضه با قطر بزرگ ذخیره می کنند.
• الفS 2419.1: الفustralian standard covering fire hydrant installations, including Storz coupling specifications.

الفlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

بازرسی، نگهداری و عمر سرویس

تعمیر و نگهداری مناسب عمر سرویس را افزایش می دهد و عملکرد قابل اعتماد را در زمانی که مهم است تضمین می کند. یک کوپلینگ آلومینیومی استورز که به خوبی نگهداری می شود می تواند دوام بیاورد 10-20 سال یا بیشتر در سرویس آتش نشانی عادی

چک لیست بازرسی روتین

• واشر را از نظر ترک خوردگی، سفت شدن، تورم یا تغییر شکل بررسی کنید - سالانه یا بیشتر در محیط های با استفاده سنگین تعویض کنید
• تیغه ها و شیارهای بادامک را از نظر ساییدگی، فرورفتگی یا تغییر شکلی که می تواند از درگیری کامل جلوگیری کند، بررسی کنید
• حرکت چرخشی را بررسی کنید - باید آزادانه و بدون سفتی یا سنگ زنی بچرخد
• به دنبال خوردگی، حفره، یا ترک در بدنه کوپلینگ، به خصوص در اطراف پایه های لنگه باشید
• درگیری کوپلینگ را با کوپلینگ جفت آزمایش کنید - اتصال باید با یک چرخش محکم قفل شود و بدون تلاش عمدی جغجغه یا جدا نشود

بهترین شیوه های تعمیر و نگهداری

• بعد از قرار گرفتن در معرض آب شور یا مواد شیمیایی با آب شیرین تمیز کنید
• الفpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• کوپلینگ ها را با درپوش های محافظ نصب کنید تا از ورود مواد خارجی به صفحه کوپلینگ جلوگیری شود
• هرگونه کوپلینگ با بدنه‌های ترک خورده، خرطوم‌های کنده‌شده یا چرخاننده‌های گرفته شده را از سرویس خارج کنید - آسیب‌های ساختاری را در زمین تعمیر نکنید.

الفdapters and Accessories for Storz Systems

الف comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• آداپتورهای رشته ای Storz به BSP/NPT: الفllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• آداپتورهای Storz به Camlock: سازگاری پل بین شیلنگ های آتش نشانی Storz و سیستم های صنعتی Camlock
• کاهش کوپلینگ: دو کوپلینگ Storz را با اندازه های اسمی مختلف وصل کنید، به عنوان مثال، شیلنگ تغذیه 75 میلی متری به شلنگ حمله 52 میلی متری
• درپوش ها و شاخه های خالی: در حین حمل و نقل و ذخیره سازی، خروجی های استفاده نشده یا انتهای اتصال را باز کنید
• گیج های فشار با ورودی Storz: برای نظارت بر فشار منبع تغذیه در نقطه اتصال کوپلینگ
• گیره های قفل و وسایل نگهدارنده: الفdditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

مشکلات رایج و عیب یابی

حتی کوپلینگ های استورز که به خوبی نگهداری می شوند نیز می توانند با مشکلاتی در این زمینه مواجه شوند. در اینجا شایع ترین مشکلات و دلایل آنها آورده شده است:

کوپلینگ به طور کامل قفل نمی شود

ناشی از مواد زائد در شکاف‌های بادامک، خراش‌های فرسوده یا آسیب‌دیده، یا واشر متورم شده که از برخورد چهره‌ها جلوگیری می‌کند. شیارهای بادامک را تمیز کنید، لنگه ها را بررسی کنید و ضخامت واشر را بررسی کنید. قطعات فرسوده یا آسیب دیده را تعویض کنید.

نشتی در نقطه اتصال

الفlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

جدا کردن کوپلینگ پس از فشار دادن مشکل است

فشار باقیمانده کوپلینگ را در موقعیت قفل نگه می دارد. همیشه قبل از اقدام به قطع اتصال فشار دهید. هرگز با ابزارهایی به بدنه کوپلینگ ضربه ندهید تا اجباری قطع شود - این به لنگه ها و شکاف های بادامک آسیب می رساند.

چرخاننده یا سفت شده است

ناشی از خوردگی، آلودگی یا عدم روانکاری. روان کننده سیلیکونی نافذ را بمالید و چرخاننده را به تدریج کار کنید. اگر چرخ گردان مسدود شد، آن را از سرویس خارج کنید - چرخاننده غیر چرخشی باعث پیچش شلنگ و کاهش راندمان جریان می شود.

انتخاب کوپلینگ Storz مناسب برای برنامه شما

از نکات تصمیم گیری زیر برای شناسایی مناسب ترین مشخصات کوپلینگ Storz استفاده کنید:

1. دبی مورد نیاز و فشار کاری را تعیین کنید - اندازه اسمی را انتخاب کنید که نیازهای جریان شما را بدون افت فشار بیش از حد برآورده کند
2. مایع در حال انتقال را شناسایی کنید - بر این اساس مواد (آلومینیوم، برنج، ضد زنگ) و نوع واشر (EPDM، NBR، FKM) را انتخاب کنید.
3. استانداردهای قابل اجرا را بررسی کنید - اطمینان حاصل کنید که کوپلینگ با استانداردهای ابعادی و فشار مورد نیاز در منطقه یا صنعت شما مطابقت دارد
4. محیط عملیاتی را در نظر بگیرید - محیط های دریایی یا شیمیایی به مواد با درجه بالاتر نیاز دارند. کاربردهای حساس به وزن به نفع آلومینیوم است
5. الفssess compatibility with existing systems - در صورت نیاز به آداپتور، سازگاری آداپتور را تأیید کنید و بررسی کنید که جریمه افت فشار اضافی در نظر گرفته نشده است
6. نوع اتصال پایان را تأیید کنید - تعیین کنید که کوپلینگ چگونه به شیلنگ، لوله یا تجهیزات وصل می شود (چین، ساقه شلنگ، رزوه، فلنج)
