چگونه بررسی کنیم که آیا کوپلینگ آداپتورها معیوب است؟

برای بررسی اینکه آیا یک کوپلینگ آداپتور معیوب است، آن را به طور سیستماتیک برای آسیب فیزیکی، یکپارچگی مهر و موم، عملکرد مکانیسم قفل و عملکرد بدون نشتی تحت فشار بررسی کنید. .بیشتر عیوب را می توان از طریق ترکیبی از بازرسی بصری، آزمایش عملکرد دستی، و آزمایش فشار کنترل شده قبل از بازگشت کوپلینگ به سرویس شناسایی کرد.

بفهمی چی کوپلینگ آداپتور انجام و جایی که آنها شکست می خورند

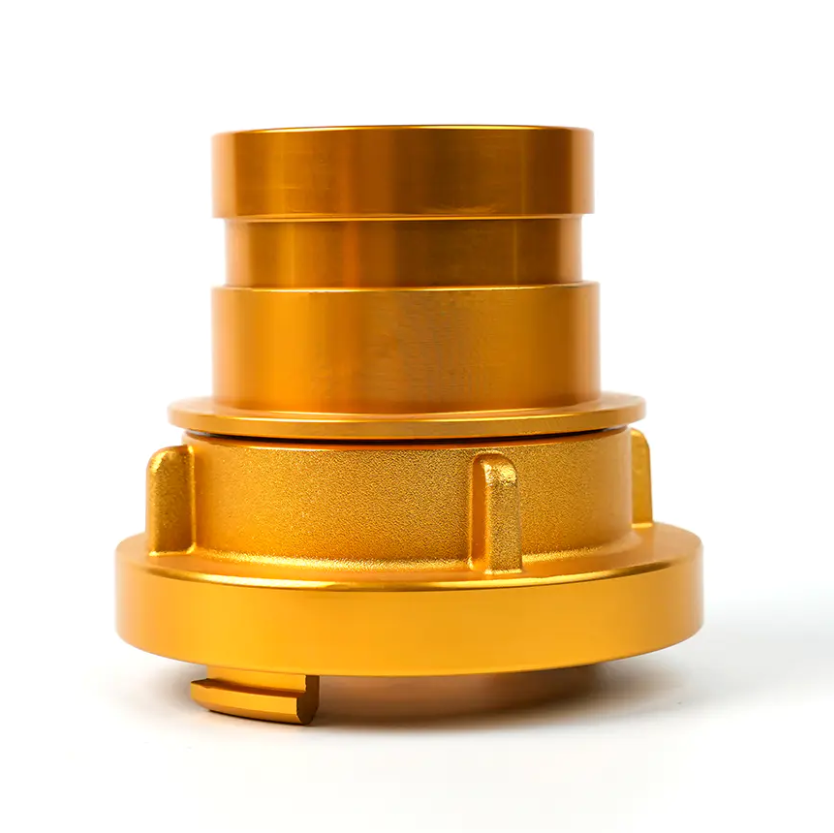

کوپلینگ‌های آداپتور اتصالات انتقالی هستند که اجازه می‌دهند دو استاندارد کوپلینگ مختلف بدون تغییر هیچ یک از اجزای متصل به هم متصل شوند. انواع متداول عبارتند از:

• آلمانی به Storz (مرد/مونث) - بین استاندارد کوپلینگ آنی آلمان و سیستم کوپلینگ متقارن استورز تبدیل می شود.
• آلمانی به جنگلداری - کوپلینگ های استاندارد آلمانی را به اتصالات شلنگ آتش نشانی جنگل وصل می کند.
• آلمانی به آلمانی خود قفل - کوپلینگ استاندارد آلمانی سازگار با مکانیسم نگهدارنده خود قفل اضافه شده.
• آلمانی به فلنج - اتصالات شیلنگ استاندارد آلمانی را به لوله های فلنج دار یا ورودی تجهیزات متصل می کند.
• آلمانی به چند دندانی - سیستم های کوپلینگ آلمانی را با اتصالات بادامک و شیار چند دندانه ای پل می کند.
• Storz نر به Storz ماده / Storz به Forestry - بین انواع Storz یا از Storz به استانداردهای شیلنگ جنگلداری تبدیل می شود.

از آنجا که کوپلینگ های آداپتور با دو سیستم مکانیکی متفاوت ارتباط برقرار می کنند، در معرض تنش هستند هر دو نقطه اتصال به طور همزمان . متداول‌ترین محل‌های خرابی عبارتند از واشر آب‌بندی، دندانه‌های قفل‌کننده یا لنگه‌ها، بدنه (به‌ویژه در منطقه انتقال بین استانداردها)، و پوشش سطح خارجی که می‌تواند نشان‌دهنده خوردگی یا آسیب ضربه باشد.

مراحل گام به گام بازرسی بصری

هر بررسی را با یک بازرسی بصری کامل در زیر نور کافی شروع کنید. این مرحله هیچ هزینه ای ندارد و اکثر عیوب آشکار را قبل از شروع هر آزمایش عملکردی برطرف می کند.

بدنه کوپلینگ را بررسی کنید

• جستجو کنید ترک، شکستگی یا شکاف در بدن، به ویژه در اطراف لگ ها، گوش ها، و شانه انتقال بین دو استاندارد کوپلینگ.
• بررسی کنید فرورفتگی یا تغییر شکل در اثر ضربه - حتی انحراف جزئی بدن می تواند مانع از قرار گرفتن صحیح کوپلینگ بر روی اتصالات جفتی آن شود.
• سطح را برای خوردگی، سوراخ شدن، یا اکسیداسیون سنگین . در کوپلینگ های آلومینیومی، رسوبات پودری سفید (اکسید آلومینیوم) نشان دهنده ورود رطوبت و تسریع تخریب سطح است. در کوپلینگ‌های برنجی، پتینه سبز در نواحی حفره‌دار نشان‌دهنده خطر زینک زدایی است.
• تایید کنید بدن دارد بدون تعمیر جوش قابل مشاهده، وصله، یا اصلاحات غیرمجاز - اینها دلایلی برای رد فوری هستند.

لوگ ها و دندان های قفل کننده را بررسی کنید

• همه را بررسی کنید قفل کردن لگ ها، گوش ها یا دندان های بادامک برای خرد کردن، گرد کردن، یا ترک خوردن. پروفیل های فرسوده یکی از دلایل اصلی جدا شدن تصادفی تحت فشار هستند.
• در رابط های نوع Storz، بررسی کنید که تیغه های قفل نیمه گرد متقارن و بدون تغییر شکل هستند . سایش نامتقارن نشان می دهد که کوپلینگ به طور مکرر در یک زاویه وصل شده است و باعث ایجاد بار ناهموار بر روی یک شاخه می شود.
• در آداپتورهای آلمانی خود قفل شونده، تأیید کنید فنر قفل یا مکانیزم گیره وجود دارد، دست نخورده و به درستی قرار گرفته است . فنر از دست رفته یا خمیده از درگیر شدن عملکرد قفل خودکار جلوگیری می کند.

واشر آب بندی را بررسی کنید

• در صورت در دسترس بودن واشر را بردارید و آن را بررسی کنید مجموعه فشرده سازی (مسطح شدن دائمی)، ترک خوردگی، سخت شدن، تورم یا آسیب اکستروژن .
• واشر که در زیر فشرده شده است 70 درصد ضخامت اصلی آن باید پایان عمر در نظر گرفته شود و جایگزین شود، زیرا دیگر نیروی آب بندی کافی ایجاد نمی کند.
• واشر را چک کنید به طور کامل و یکنواخت در شیار خود می نشیند بدون هیچ بخشی پیچ خورده، دو برابر شده، یا از کانال نشیمنگاه گم نشده است.
• بررسی کنید که مواد واشر با مایع حمل شده سازگار است - واشرهای EPDM استاندارد برای کاربردهای آب و آتش نشانی هستند. واشر NBR (نیتریل) برای سیالات مبتنی بر نفت مورد نیاز است.

تست عملکردی: درگیری، چرخش و رهاسازی

پس از بازرسی چشمی، عملکرد مکانیکی کوپلینگ را با جفت کردن آن با یک اتصال همتای مناسب آزمایش کنید. این آزمایش تأیید می کند که کوپلینگ کار اصلی خود را انجام می دهد - اتصال و نگه داشتن دو اتصالات با هم - قبل از اعمال فشار.

1. مشارکت را آزمایش کنید - آداپتور را با دست به اتصالات جفت آن وصل کنید. اتصال باید درگیر شود صاف و بدون نیروی بیش از حد . مقاومت، اتصال، یا نیاز به فشار دادن کوپلینگ به هم نشان دهنده ناهماهنگی، تغییر شکل یا عدم انطباق ابعادی است.
2. تست قفل - پس از درگیر شدن، سعی کنید دو نیمه را به صورت محوری از هم جدا کنید بدون اینکه قفل را آزاد کنید. در یک کوپلینگ که به درستی کار می کند، جداسازی محوری نباید امکان پذیر باشد در حالی که مکانیسم قفل درگیر است. هر بازی محوری بیش از 1-2 میلی متر تحت نیروی کشش دست نشان دهنده ساییدگی یا آسیب هندسه قفل است.
3. چرخش تست (انواع استورز) - کوپلینگ های نوع Storz باید از طریق قوس قفل کامل خود بچرخند (معمولا 30 تا 40 درجه ) بدون چسبندگی، آسیاب کردن، یا نیاز به گشتاور بیش از حد. چرخش سفت یا سنگ ریزه نشان دهنده آلودگی، خوردگی یا سطوح آسیب دیده لول است.
4. انتشار آزمایشی - کوپلینگ را جدا کنید و تأیید کنید که به طور تمیز آزاد می شود. کوپلینگی که برای جدا شدن به نیروی بیش از حد نیاز دارد، یا تا حدی می چسبد، ممکن است دارای لنگه های تغییر شکل یا واشر متورم باشد که تداخل ایجاد می کند.
5. شکاف صندلی را بررسی کنید - وقتی کاملاً درگیر شد، رابط بین دو وجه جفت را بررسی کنید. باید وجود داشته باشد بدون شکاف قابل مشاهده در اطراف . شکاف صورت ناهموار یا تا حدی باز نشان می دهد که واشر یا وجه های آب بندی در تماس کامل نیستند، که منجر به نشتی تحت فشار می شود.

تست فشار برای تایید عملکرد بدون نشتی

کوپلینگی که بازرسی بصری و عملکردی را پشت سر می گذارد، باید قبل از بازگشت به سرویس در کاربردهای حیاتی مانند اطفاء حریق، انتقال هیدرولیک یا خطوط فرآیند تحت فشار، تحت فشار تست شود. آزمایش فشار تنها روش قطعی برای تأیید سالم بودن آب بند در شرایط عملیاتی است.

روش تست هیدرواستاتیک

• کوپلینگ آداپتور را با استفاده از کلاهک‌های خالی مناسب یا منیفولد میز تست به یک مجموعه آزمایشی بسته وصل کنید.
• مجموعه را به طور کامل با آب پر کنید، تمام هوا را پاک کنید، سپس به آن فشار دهید 1.5 برابر فشار کاری نامی کوپلینگ - معمولاً 15 تا 25 بار برای کوپلینگ های شلنگ آتش نشانی استاندارد.
• فشار تست را برای حداقل نگه دارید 60 ثانیه و تمام رابط ها، بدنه کوپلینگ و ناحیه واشر را از نظر هرگونه نشتی، چکه یا افت فشار روی گیج بررسی کنید.
• هرگونه افت فشار یا رطوبت قابل مشاهده در وجه یا بدنه کوپلینگ یک خطای آزمایشی ایجاد می‌کند - کوپلینگ باید جدا شود، عیب شناسایی شود و قطعه یا با یک واشر جدید تعمیر شود یا به طور کامل جایگزین شود.

انواع خطاهای رایج و علل احتمالی آنها

فواصل بازرسی و بهترین شیوه های نگهداری

بازرسی منظم و برنامه ریزی شده بسیار موثرتر از عیب یابی واکنشی پس از وقوع یک خرابی است. فرکانس بازرسی توصیه شده به کاربرد و محیط بستگی دارد:

• بعد از هر بار استفاده - در برنامه های آتش نشانی یا واکنش اضطراری، پس از هر بار استقرار، هر کوپلینگ آداپتور را به صورت بصری بازرسی کنید. قبل از بازگرداندن تجهیزات به حالت آماده، آسیب دیدگی ضربه، وضعیت واشر و سایش بند را بررسی کنید.
• هر 6 ماه یکبار - یک آزمایش کامل بصری، عملکردی و فشار را روی تمام کوپلینگ‌های آداپتور در موجودی آماده به کار انجام دهید. استانداردهایی مانند DIN 14811 (برای کوپلینگ های آتش نشانی آلمانی) حداقل آزمایش دوسالانه را توصیه می کنند.
• پس از هر گونه ضربه یا سقوط - همیشه یک کوپلینگ آداپتور را که روی سطح سختی افتاده یا با تجهیزات برخورد کرده است، بازرسی کنید، حتی اگر هیچ آسیب قابل مشاهده ای مشاهده نشود. ترک های پنهان در آلیاژهای ریخته گری ممکن است از بیرون قابل مشاهده نباشند اما تحت فشار از بین می روند.
• تعویض سالیانه واشر - در کاربردهای پرمصرف یا در فضای باز، واشرها را بدون توجه به شرایط ظاهری بر اساس یک برنامه ثابت سالانه تعویض کنید. مواد واشر (به ویژه EPDM و NBR) از طریق قرار گرفتن در معرض اشعه ماوراء بنفش، ازن، و چرخه حرارتی حتی زمانی که در سرویس نیستند، تخریب می شوند.

پس از تمیز کردن، سطوح گیره و واشر را به آرامی با یک روان کننده سازگار چرب کنید (گریس سیلیکونی برای واشرهای EPDM؛ ژله نفتی توصیه نمی شود زیرا واشرهای لاستیکی را تخریب می کند). کوپلینگ های آداپتور را در مکانی خشک و دور از قرار گرفتن در معرض اشعه ماوراء بنفش و بخارات شیمیایی نگهداری کنید تا عمر مفید بین بازرسی ها را به حداکثر برسانید.

زمان تعویض به جای تعمیر کوپلینگ آداپتور

همه عیب ها قابل تعمیر نیستند. برخی شرایط نیاز به حذف فوری از سرویس و تعویض کامل کوپلینگ آداپتور دارند، صرف نظر از ملاحظات هزینه:

• هرگونه ترک در بدنه کوپلینگ - ترک‌ها تحت فشار منتشر می‌شوند و نمی‌توان آنها را به طور ایمن در کوپلینگ‌های حامل فشار جوش داد یا وصله کرد.
• آسیب لگ یا دندان فراتر از سایش جزئی - هندسه خرطومی شکسته، شکسته یا به شدت گرد قابل بازیابی نیست و منجر به قفل غیرقابل اطمینان می شود.
• ضخامت دیواره بدنه در اثر خوردگی کاهش می یابد - اگر سوراخ شدن بیشتر از 20% ضخامت اسمی دیواره ، یکپارچگی سازه تحت فشار را نمی توان تضمین کرد.
• عدم حفظ فشار پس از تعویض واشر - اگر پس از نصب یک واشر جدید که به درستی نصب شده است، نشت کوپلینگ ادامه یابد، احتمالاً صفحه آب بندی بدنه آسیب دیده است و بدنه کوپلینگ باید تعویض شود.
• سابقه خدمات نامشخص یا سن بیش از عمر مفید - کوپلینگ‌های آداپتور بدون سوابق بازرسی قابل ردیابی، یا آنهایی که بیش از طول عمر توصیه شده سازنده هستند (معمولاً 10-15 سال برای کوپلینگ های آتش نشانی آلومینیومی)، باید بدون توجه به شرایط ظاهری از خدمات فشار بازنشسته شود.
