چگونه کوپلینگ استورز را وصل کنم؟

را کوپلینگ های استورز همچنین به عنوان قفل Kamm یا کوپلینگ آتش نشانی شناخته می شود، یک وسیله اتصال سریع برای لوله ها یا شیلنگ های آب است که به طور گسترده در کاربردهای آتش نشانی، صنعتی و کشاورزی استفاده می شود. به دلیل سهولت کار، اتصال سریع و آب بندی قابل اعتماد، کوپلینگ استورز نقشی حیاتی در کاربردهایی دارد که نیاز به استقرار سریع سیستم های انتقال سیال دارند.

کوپلینگ استورز چگونه کار می کند

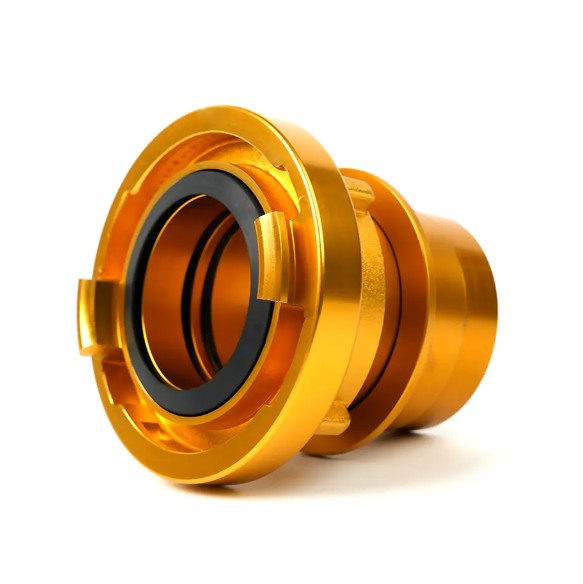

را کوپلینگ های استورز طراحی بر اساس یک ساختار "پنجه" متقارن است که به عنوان یک کوپلینگ نوع لوگ نیز شناخته می شود. این بدان معنی است که دو کوپلینگ یکسان را می توان بدون تمایز بین کانکتورهای نر و ماده به هم وصل کرد که به طور قابل توجهی عملیات میدانی را ساده می کند. کوپلینگ با چرخش قفل می شود و یک مهر و موم داخلی (واشر) مهر و موم ضد مایع را تضمین می کند.

راهنمای گام به گام اتصال کوپلینگ های استورز

آماده سازی (بازرسی)

• ابتدا مطمئن شوید که دو کوپلینگ Storz که باید متصل شوند از نظر اندازه (به عنوان مثال، اتصال شلنگ رزوه ای) و قطر اسمی (مانند DN50، DN75) مطابقت داشته باشند.


• بررسی کنید که انتهای کانکتور تمیز و عاری از شن یا سایر مواد خارجی باشد.


• مرحله کلیدی: بررسی کنید که مهر و موم (واشر/حلقه) در هر کانکتور سالم و به درستی نصب شده باشد. مهر و موم برای آب بندی خوب ضروری است.



تراز کردن کوپلینگ ها

پنجه ها (لوله ها) دو کوپلینگ استورز را تراز کنید. به دلیل طراحی متقارن آنها، فقط باید آنها را به آرامی به هم فشار دهید.

قرار دادن و سفت کردن (قفل کردن)

• دو کانکتور را به هم فشار دهید تا انتهای آنها به هم برسند.


• راn, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• به طور معمول، زاویه قفل تقریباً 90 تا 120 درجه است. در برخی از کاربردهای با قطر زیاد یا فشار بالا، ممکن است به یک آچار مخصوص برای کمک به چرخش و اطمینان از اتصال محکم نیاز باشد.



بررسی نهایی (تأیید اتصال)

• سعی کنید هر دو کوپلینگ را به آرامی بکشید تا از جدا نشدن آنها مطمئن شوید.


• یک کوپلینگ Storz که به درستی متصل است را نمی توان به راحتی با دست جدا کرد یا چرخاند. این تضمین می کند که وقتی مایعات (مانند آب یا فوم آتش نشانی) تحت فشار بالا منتقل می شوند، کوپلینگ شل نمی شود.



عوامل مرتبط با تضمین یک اتصال قابل اعتماد

علاوه بر پیروی از روش های صحیح، برای اطمینان از قابل اعتماد کوپلینگ های استورز اتصال، باید به نکات زیر نیز توجه کنید:

• واشر / حلقه های O: از مواد و اندازه صحیح مهر و موم استفاده کنید. مهر و موم خراب، آسیب دیده یا از دست رفته دلیل اصلی نشت است.


• گزینه های مواد: کوپلینگ های استورز در آلیاژ آلومینیوم، برنج یا فولاد ضد زنگ موجود هستند. انتخاب مواد مقاوم در برابر خوردگی و مقاوم در برابر فشار به افزایش عمر اتصال و قابلیت اطمینان اتصال کمک می کند.


• تعمیر و نگهداری: به طور منظم کوپلینگ های استورز، به ویژه اتصالات انتهای شلنگ را بررسی و تمیز کنید تا از تأثیر مواد خارجی بر اثر قفل و آب بندی جلوگیری شود.



کوپلینگ های استورز با مکانیزم اتصال سریع منحصر به فرد خود راه حلی کارآمد و قابل اعتماد برای انتقال سیال ارائه می دهند. پیروی از این مراحل ساده هر بار اتصال ایمن و بدون نشتی را تضمین می کند و از فرآیندهای حیاتی در آتش نشانی و کاربردهای صنعتی محافظت می کند.
