چه نوع کوپلینگ های استورز وجود دارد؟

کوپلینگ استورز (که معمولاً به عنوان کوپلینگ قفل بادامک یا کوپلینگ سریع آلمانی نیز شناخته می شود) کوپلینگ های اتصال سریع هستند که به دلیل عملکرد ساده، اتصال قابل اعتماد و قابلیت تعویض بالا به طور گسترده در زمینه های حفاظت در برابر آتش، تصفیه آب، شیمیایی، کشاورزی و حمل و نقل سیالات صنعتی استفاده می شوند. آنها از دو اتصالات پنجه ای یکسان تشکیل شده اند که به سادگی با قرار دادن و چرخش (معمولاً 120 درجه یا 90 درجه)، بدون نیاز به مکانیسم های قفل اضافی، به یک اتصال مهر و موم شده دست می یابند و کارایی و ایمنی را تا حد زیادی بهبود می بخشند.

طبقه بندی کوپلینگ های استورز

اگرچه طراحی اولیه و اصل کار از کوپلینگ استورز یکپارچه هستند - یعنی قفل سریع از طریق پنجه ها (یا گوش ها) و ساختارهای بادامک مربوطه حاصل می شود - هنوز هم می توان آنها را به روش های مختلفی بر اساس شکل اتصال و مواد طبقه بندی کرد تا نیازهای مختلف حمل و نقل سیال را برآورده کنند.

1. طبقه بندی بر اساس انتهای اتصال (متداول ترین نوع)

این مهمترین روش طبقه بندی است که نحوه اتصال کوپلینگ های Storz به تجهیزات یا لوله های دیگر را تعیین می کند:

کوپلینگ شیلنگ استورز:

برنامه های کاربردی: برای اتصال مستقیم استفاده می شود کوپلینگ استورز به شلنگ های آتش نشانی، شیلنگ های صنعتی یا شیلنگ های آبیاری کشاورزی.

ویژگی ها: به طور معمول شامل یک دم شلنگ (ساقه) است که با یک گیره یا گیره به شلنگ متصل می شود و جزء اصلی سیستم های اتصال سیال است.

کوپلینگ رزوه ای استورز:

موارد کاربرد: برای اتصال کوپلینگ های استورز به ورودی و خروجی لوله ها، شیرها یا پمپ ها با رزوه های استاندارد استفاده می شود.

انواع: به دو دسته نخ ماده و رزوه نر تقسیم می شود. استانداردهای رشته متداول شامل BSP، NPT و غیره است. این نوع کلیدی برای فعال کردن تبدیل سریع و یکپارچه سازی سیستم است.

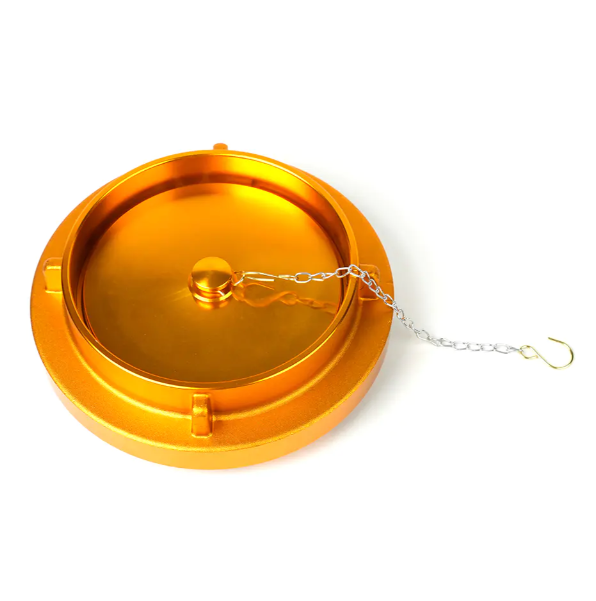

کلاه/شاخه خالی استورز:

موارد استفاده: برای مهر و موم استفاده نشده استفاده می شود کوپلینگ استورز خروجی ها یا انتهای شیلنگ ها برای جلوگیری از نشت مایع یا ورود آلاینده ها به سیستم سیال.

ویژگی ها: مجهز به یک حلقه آب بندی برای عملکرد آب بندی قابل اعتماد.

2. طبقه بندی بر اساس مواد

مقاومت در برابر خوردگی و دوام کوپلینگ های استورز در درجه اول به مواد ساخت آنها بستگی دارد که مستقیماً بر کاربرد آنها در رسانه های خاص تأثیر می گذارد:

کوپلینگ های آلیاژ آلومینیوم استورز:

ویژگی ها: سبک، مقرون به صرفه، و با مقاومت در برابر خوردگی خوب.

کاربردها: بیشتر در تجهیزات آتش نشانی، تصفیه آب و حمل و نقل عمومی سیالات صنعتی یافت می شود.

کوپلینگ های برنجی/برنزی استورز:

ویژگی ها: استحکام بالا، مقاومت در برابر خوردگی، مقاومت در برابر حرارت بالا و مقاومت در برابر جرقه.

کاربردها: مناسب برای محیط های دریایی، صنعت نفت و گاز و کاربردهایی که به دوام بالاتری نیاز دارند.

کوپلینگ های فولادی ضد زنگ استورز:

ویژگی ها: مقاومت در برابر خوردگی شیمیایی عالی و استحکام بالا.

کاربردها: به طور گسترده در صنایع با الزامات بسیار بالا برای بهداشت و سازگاری با رسانه ها، مانند مواد شیمیایی، فرآوری مواد غذایی و دارویی استفاده می شود.

کوپلینگ استورزs made of polypropylene (PP) or nylon and other plastics:

ویژگی ها: بسیار سبک وزن، مقاومت شیمیایی عالی و هزینه کم.

کاربردها: آبیاری کشاورزی، تصفیه آب کم فشار و حمل و نقل مواد شیمیایی خاص.

مشخصات و قابلیت تعویض

یکی از ویژگی های کلیدی کوپلینگ های استورز قابلیت تعویض آنهاست. مشخصات آنها بر اساس قطر لوله تعیین نمی شود، بلکه با فاصله لوگ (یا فاصله بادامک) تعیین می شود. تا زمانی که فاصله لوگ ها یکسان باشد، کوپلینگ های استورز از تولید کنندگان مختلف و با انواع انتهایی متفاوت (مانند اتصالات شلنگ و شاخه ها) می توانند به یکدیگر متصل شوند.

فاصله های معمول پنجه عبارتند از:

• 52 میلی متر (اندازه D، برای شیلنگ های DN25/DN32)
• 66 میلی متر (اندازه C، برای شیلنگ های DN38/DN50)
• 89 میلی متر (اندازه B، برای شیلنگ های DN65)
• 133 میلی متر (اندازه A، برای شیلنگ های DN100/DN110)



برای انتخاب کوپلینگ مناسب استورز، ابتدا اندازه مورد نیاز (فاصله پنجه ها) را تعیین کنید تا از اتصال متقابل اطمینان حاصل شود. ثانیاً، بر اساس خواص، فشار و دمای محیط انتقال یافته، مناسب ترین ماده (مانند آلومینیوم، فولاد ضد زنگ) و نوع اتصال (به عنوان مثال، دم شلنگ یا نخ) را انتخاب کنید. چه برای اتصالات آتش سوزی اضطراری و چه برای کنترل روزانه سیالات صنعتی، کوپلینگ های استورز برای دستیابی به اتصالات کارآمد و ایمن ایده آل هستند.
