چگونه از آداپتورهای استورز استفاده کنیم؟

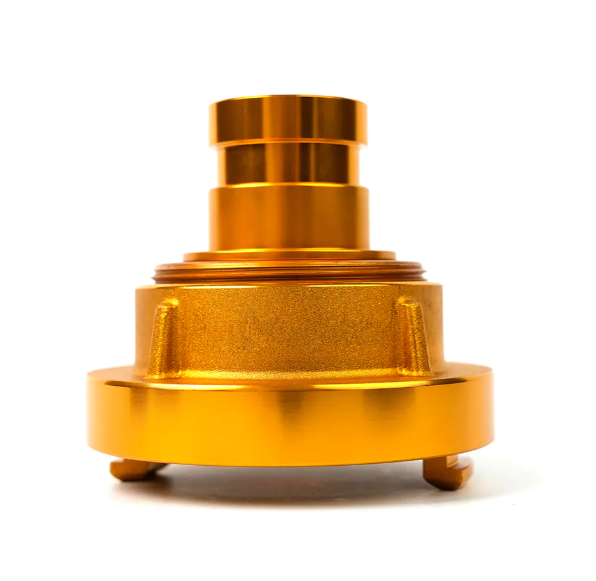

آداپتورهای استورز چیست؟

آداپتورهای استورز کانکتورهای Storz یا کوپلینگ سریع Storz نیز شناخته می شود، یک سیستم اتصال بسیار کارآمد است که به طور گسترده در برنامه های حفاظت در برابر آتش، صنعتی و کشاورزی استفاده می شود. ویژگی اصلی آنها یک طراحی منحصر به فرد است (معمولاً دو تا سه شاخه) که فرآیند اتصال را بسیار سریع و آسان می کند. بر خلاف کانکتورهای رزوه ای سنتی، کانکتورهای Storz به سادگی نیاز به تراز کردن دو کانکتور، فشار دادن آنها به داخل، و سپس چرخش ملایم دارند تا در جای خود قفل شوند و به یک اتصال بدون درز و ضد نشتی دست پیدا کنند.

عملکرد اصلی آداپتورهای Storz این است که به عنوان آداپتور عمل کنند و استانداردها و انواع مختلف کانکتورها را متصل یا تبدیل کنند. آنها مشکلات اتصال بین رابط های قبلا ناسازگار را حل می کنند و یک جزء کلیدی برای دستیابی به سازگاری تجهیزات هستند.

آداپتورهای استورز چگونه کار می کنند؟

آداپتورهای Storz بر اساس مکانیسم "کلیک و نگه داشتن" خود کار می کنند:

تراز: تیغه ها و شیارهای دو کانکتوری که باید متصل شوند (به عنوان مثال، یک نر Storz و یک ماده Storz، یا یک آداپتور Storz با یک کانکتور استاندارد Storz) تراز کنید.

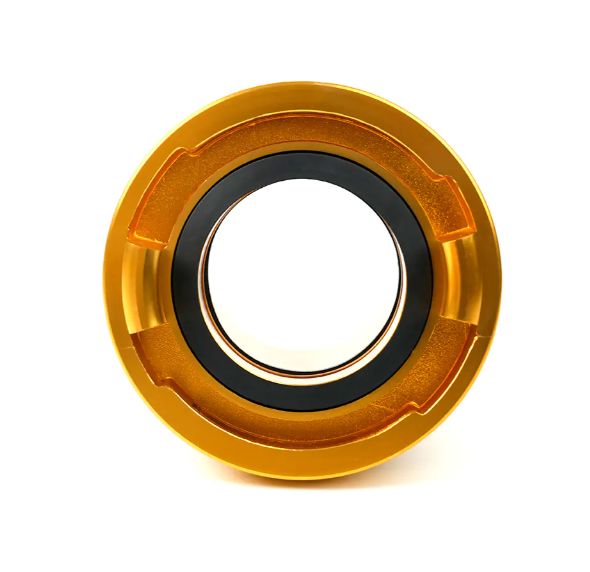

فشار به داخل: سطوح آب بندی هر دو کانکتور را کاملاً به هم فشار دهید. یک واشر آب بندی معمولاً در داخل کانکتور برای اطمینان از مهر و موم محکم ارائه می شود.

چرخش: هر یک از کانکتورها را تقریباً 120 درجه (یک سوم چرخش) در جهت عقربه های ساعت بچرخانید (یا از یک آچار مخصوص استفاده کنید) تا زمانی که لگ ها کاملاً درگیر شده و در جای خود قفل شوند.

این مکانیسم قفل سریع آن را برای شیلنگ های فشار بالا و سیستم های تحویل مایع ایده آل می کند.

چگونه کانکتورهای استاندارد مختلف را با استفاده از آداپتورهای Storz وصل کنیم؟

ارزش اصلی استفاده از آداپتورهای Storz در عملکرد تبدیل آنها نهفته است که امکان سازگاری بین سیستم های مختلف را فراهم می کند:

1. از Storz تا اتصالات رشته ای (به عنوان مثال، BSP یا NPT)

هنگامی که باید یک اتصال دهنده شلنگ آتش نشانی را با اتصالات استاندارد Storz به یک پمپ یا هیدرانت با یک خروجی رزوه ای وصل کنید، به یک آداپتور Storz-to-thread نیاز دارید:

آداپتور صحیح را انتخاب کنید: اطمینان حاصل کنید که یک سر آداپتور اندازه Storz صحیح است (به عنوان مثال، DN50/2 اینچ) و انتهای دیگر دارای مشخصات رشته منطبق است (به عنوان مثال، رزوه داخلی BSP 2 اینچی).

اتصال انتهای رشته ای: انتهای رزوه دار آداپتور را با نوار آب بندی (مانند نوار PTFE) بپیچید و آن را در درگاه رزوه دار تجهیزات مورد نظر (پمپ یا هیدرانت) پیچ کنید.

اتصال انتهای استورز: اتصال شلنگ آتش نشانی Storz خود را به درگاه Storz آداپتور فشار دهید و سپس بچرخانید تا قفل شود.

2. اتصال اتصالات Storz با اندازه های مختلف

اگر تجهیزات و شیلنگ شما دارای اندازه های اتصال Storz متفاوتی هستند، به آداپتور Storz کاهنده/بزرگ کننده نیاز دارید:

اتصال انتهای سایز بزرگتر: انتهای آداپتور استورز سایز بزرگتر را به اتصالات بزرگتر مربوطه وصل کرده و قفل کنید.

اتصال انتهای اندازه کوچکتر: اتصالات شلنگ استورز سایز کوچکتر را به درگاه اندازه کوچکتر آداپتور فشار دهید و سپس آن را بچرخانید تا قفل شود.

3. اتصال به سایر استانداردهای اتصال سریع (به عنوان مثال، فلنج یا Camlocks)

برخی از کاربردهای صنعتی ممکن است نیاز به اتصال کانکتورهای Storz به اتصالات استاندارد مختلف مانند Camlocks یا فلنج داشته باشند. در این مورد، به یک آداپتور Storz-to-Camlock یا یک آداپتور Storz-to-Flange نیاز دارید. روش عملیاتی شبیه به اتصالات رشته ای است که دو سیستم را از طریق یک آداپتور پل می کند.

مزایا و اقدامات احتیاطی استفاده از آداپتورهای Storz

مزایا:

• اتصال سریع: عملکرد سریع باعث صرفه جویی در زمان با ارزش در واکنش اضطراری و تولید صنعتی می شود.
• قابلیت اطمینان بالا: قفل ایمن، آب بندی عالی، و مقاومت در برابر فشار بالا.
• تطبیق پذیری: به عنوان یک آداپتور، به راحتی به کانکتورهای استاندارد مختلف متصل می شود و استفاده از تجهیزات را بهبود می بخشد.



اقدامات احتیاطی:

• تطبیق اندازه: کانکتورهای Storz در قطرهای اسمی مختلف (به عنوان مثال، DN50، DN65، DN100) در دسترس هستند. هنگام استفاده از آداپتورهای Storz، اطمینان حاصل کنید که اندازه Storz آداپتور با رابط Storz موجود شما مطابقت دارد.


• واشر آب بندی: اطمینان حاصل کنید که واشرهای آب بندی دست نخورده و به درستی نصب شده اند. این برای اتصالات ضد نشت بسیار مهم است.


• تعمیر و نگهداری: برای اطمینان از اتصال ایمن و قابل اطمینان، به طور منظم بند اتصال شلنگ آتش نشانی و آداپتور را از نظر سایش یا آسیب بررسی کنید.



با انتخاب و استفاده صحیح آداپتورهای استورز ، می توانید به طور موثر و ایمن انواع تجهیزات انتقال سیال را به هم متصل کنید و عملکرد فوق العاده ای را هم برای شرایط اضطراری آتش سوزی و هم برای عملیات صنعتی روزمره ارائه دهید.
